Zum TOMTOM One XL gibt es den TMC-Empfänger in einem kleinen ovalen Kästchen : (Teilenummer 4V00.011)

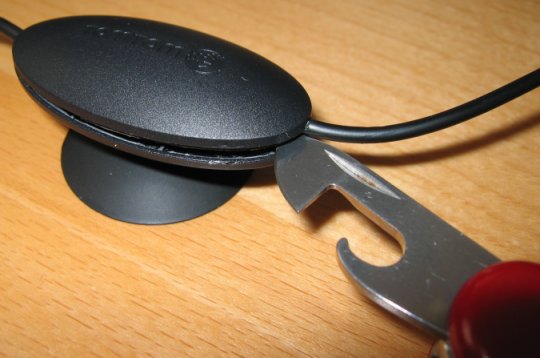

Damit war die Neugierde geweckt - was steckt drin ? Und was ist das für ein merkwürdiger Stecker ? Mit einem stumpfen Metall-Teil läßt sich das Kästchen gut öffnen:

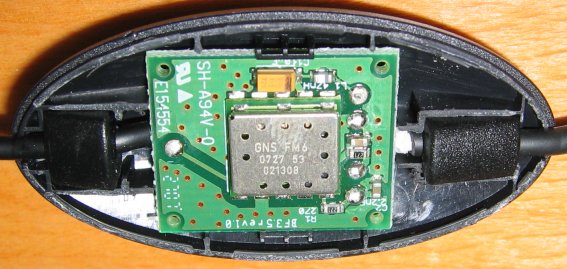

Im Inneren ist nur eine kleine Platine und ein RDS-Empfänger-Modul FM6 der Firma GNS:

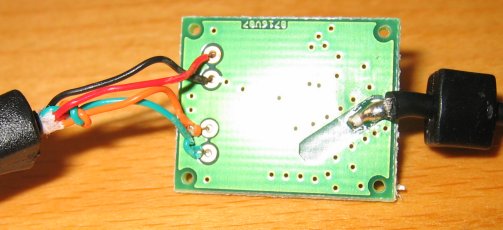

Die Rückseite ist gar nicht bestückt und hält nur die 4 Anschlusskabel sowie das schwarze Antennenkabel rechts:

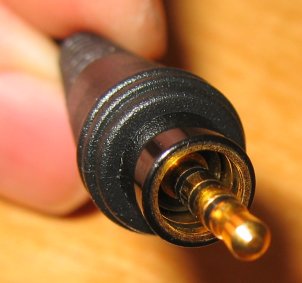

Der Stecker ist schon abenteuerlicher : 2.5mm Klinkenstecker 4polig und Aussen noch 2 Ringe !

Mit folgender Belegung:

Pin 1 	Nicht belegt 	Nicht belegt
Pin 2 	Nicht belegt 	Nicht belegt
Pin 3 	Schwarz 	Masse
Pin 4 	Grün 	TX-Daten vom TMC-Modul zum TOMTOM
Pin 5 	Orange 	RX-Daten vom TOMTOM zum TMC-Modul
Pin 6 	Rot 	Versorgung +3.3V

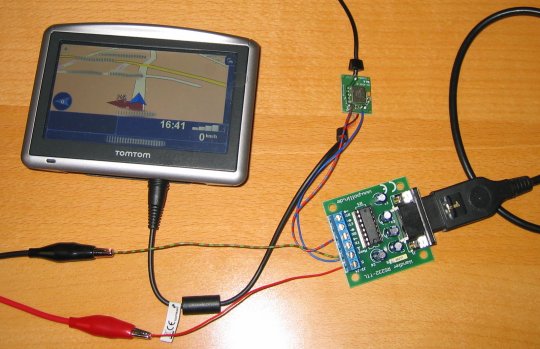

Die RX und TX-Leitungen sind serielle Leitungen (38400Baud, 8n1) mit CMOS-Pegel (0V/3.3V). Mit eine Pegelwandler kann man den beiden Leitungen zuschauen:

Eine Start-Meldung in ASCII läßt sich gerade noch erkennen, der Rest ist nach dem „GNS Protocol 3.0“ kodiert - welches mir nicht vorliegt:

GNS FM6 V53 - 08/07 - 0CD
G0
GNS FM6 V53 - 08/07 - 0CD
G0
GNS GmbH

Ok, die Neugierde wäre damit am Ende und das Kästchen wieder zugeklebt …
