Für spezielle Empfangsaufgaben benötigt man häufig das Signal direkt aus dem Diskriminator des Empfängers. Glücklicherweise braucht man keine zusätzliche Buchse in den Icom einzubauen, da der Hersteller für die CI-V Buchse einen Stereo-Buchse verwendet hat. Der mittlere Ring ist nicht belegt und kann zweckentfremdet werden.

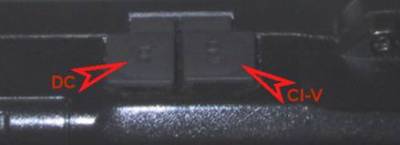

Abbildung CI-V Buchse:

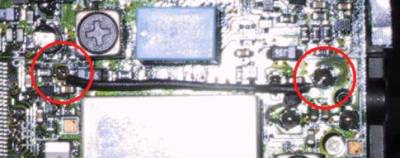

Drahtbrücke einfügen zwischen den bezeichneten Punkten. Der Linke Lötpunkt ist mit einem Pfeil und „QM“ auf der Platine beschriftet:

Das wars auch schon. Die Belegung der Stereo 3,5mm Klinkenbuchse nach dem Umbau ist damit:

Tip:CI-V Ring:Diskriminator Shield:Masse

Das Cloning-Kabel und die Steuerung mit CI-V funktionieren nach dem Umbau natürlich trotzdem !
